Где плюс, где минус: учим новичка отличать полярность аккумулятора на глаз

Простой гид для тех, кто покупает первый аккумулятор и не хочет спалить проводку

Зачем вообще об этом париться

Друзья мои, знакомая картина: стоит новичок перед полкой в магазине автозапчастей, а там аккумуляторы один на другого не похож. У одного клеммы потолще, у другого тоньше, у третьего плюс вообще с другой стороны. И продавец смотрит с видом «ну вы же сами разберётесь», хотя по глазам видно — не разберётесь.

Давайте без паники разберём это по полочкам. Перепутать полярность — это не мелочь вроде «ну поставлю как-нибудь». Это реальный способ спалить проводку, угробить генератор или в лучшем случае просто увидеть искру и понять, что день не задался.

Коротко: полярность аккумулятора — это расположение плюсовой и минусовой клеммы относительно друг друга, если смотреть на батарею лицом к клеммам. Бывает прямая полярность (плюс слева, стандарт DIN/Euro — характерна для российских и европейских авто) и обратная (плюс справа, стандарт JIS/Asia — характерна для азиатских и американских машин). Определить полярность можно по маркировке «+»/«−», по диаметру клемм (плюсовая толще) или по цвету старых проводов.

Смотрите сюда. У любого аккумулятора есть две клеммы: плюсовая и минусовая. Это не каприз инженеров — это два разных полюса, через которые ток течёт в строго определённом направлении. Перепутать их — всё равно что поменять местами вход и выход в трубе: что-то потечёт, но точно не туда и не так, как задумано.

Производители неспроста делают плюсовую клемму толще минусовой. Это не прихоть и не экономия на одной детали — это банальная защита от дурака. Если клеммы разного диаметра, перепутать провода физически сложнее, особенно если руки уже что-то умеют.

Важный момент: разный диаметр клемм — это инженерная защита, а не недочёт производства. Уважайте эту маленькую техническую хитрость.

Вот ключевое отличие, которое решает всё. Если смотреть на аккумулятор со стороны клемм, у вас есть два варианта расположения:

Прямая полярность — плюс слева. Это европейский стандарт, его придерживается большинство российских и европейских автомобилей.

Обратная полярность — плюс справа. Этот вариант чаще встречается на азиатских и американских машинах.

В каталогах и руководствах эти же варианты часто обозначают по международным стандартам: прямая полярность соответствует обозначению DIN, обратная — обозначению JIS. Если продавец или сайт магазина указывает DIN/JIS вместо «прямая/обратная» — речь о том же самом.

Поэтому нельзя просто прийти в магазин и взять «любой подходящий по размеру» аккумулятор. Полярность должна совпадать с тем, что требует ваш автомобиль — иначе провода банально не достанут до нужных клемм, либо достанут, но воткнёте вы их неправильно.

А теперь, внимание! Помимо полярности есть ещё и разница в физических размерах клемм между регионами. Вот тут многие новички и спотыкаются — клеммы могут визуально казаться похожими, а на деле быть совершенно разного калибра.

Обратите внимание на разницу между Euro и Asia — азиатские клеммы заметно тоньше европейских, почти на 7 миллиметров по плюсовой клемме. Если у вас в руках старый «европеец», а вы примеряете азиатский аккумулятор «на глаз похоже» — велик шанс просто не попасть проводами на клеммы или получить разболтанный контакт.

Давайте посмотрим, как определить полярность на конкретном аккумуляторе, который лежит перед вами.

Способ первый — маркировка. Почти на каждом корпусе есть значки «+» и «−» прямо возле соответствующих клемм. Самый простой и быстрый способ — если, конечно, маркировка не стёрлась от времени или грязи.

Способ второй — размер клемм. Сверьтесь с таблицей выше: плюсовая клемма всегда толще минусовой, независимо от стандарта. Если маркировки не видно, просто измерьте диаметр клемм штангенциркулем или на глаз сравните — какая толще.

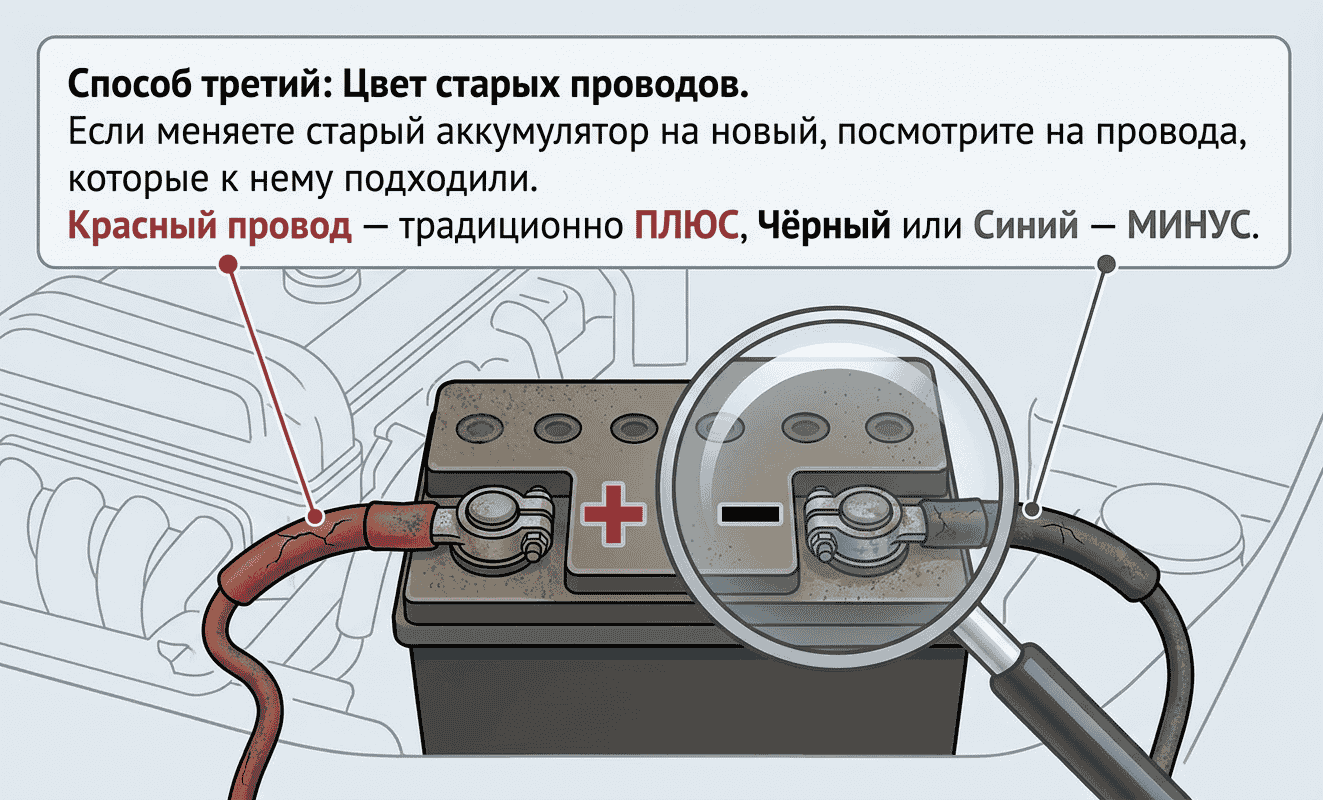

Способ третий — цвет старых проводов. Если меняете старый аккумулятор на новый, посмотрите на провода, которые к нему подходили. Красный провод — традиционно плюс, чёрный или синий — минус. Это не железное правило для всех машин без исключения, но в большинстве случаев работает.

Если этикетка стёрлась: ориентируйтесь на размер клемм и цвет старой проводки одновременно — два признака сразу дают почти стопроцентную уверенность, даже без надписей на корпусе.

Самая частая ошибка новичка — покупка аккумулятора неправильной полярности под свою машину. Приехал в магазин, увидел подходящий по размеру корпус, взял — а дома выяснилось, что провода не достают до клемм с нужной стороны.

Вторая по популярности беда — путаница между Euro и Asia стандартом из-за визуального сходства клемм. Особенно когда оба варианта лежат на соседних полках и разница заметна только при внимательном сравнении.

А вот установка аккумулятора наоборот — это уже не просто неудобство, а реальная угроза. Короткое замыкание, искрение, повреждение электроники автомобиля — в лучшем случае машина просто не запустится, в худшем поедете чинить проводку или менять блок управления.

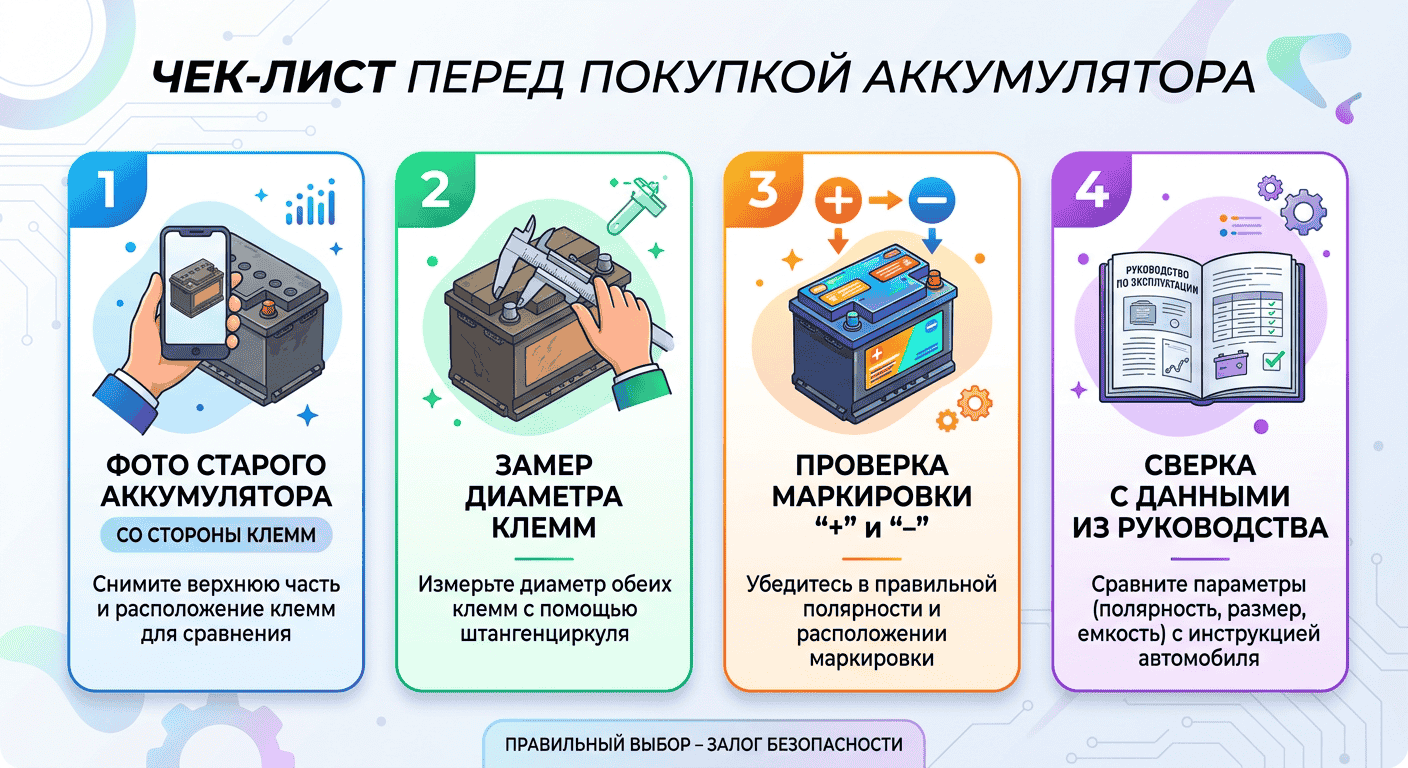

Самый надёжный способ не ошибиться — сверка со старым аккумулятором перед покупкой нового. Возьмите телефон, сфотографируйте старую батарею со стороны клемм, и при возможности измерьте диаметр клемм рулеткой или штангенциркулем.

Если меняете тип автомобиля, или старого аккумулятора под рукой нет — посмотрите данные в руководстве по эксплуатации. Там обычно прямо указан нужный стандарт и тип полярности.

Полярность аккумулятора — штука простая, если знаешь два-три признака, на которые смотреть. Маркировка, размер клемм, цвет старых проводов — этого достаточно в девяноста девяти случаях из ста.

Не переживайте, если в первый раз растерялись на полке магазина — каждый опытный водитель когда-то тоже путал плюс с минусом и стоял перед стеллажом с тем же отчаянным взглядом. Гаражные истории про перепутанные клеммы есть у каждого, кто провёл достаточно времени под капотом. Главное — теперь вы знаете, куда смотреть, и в следующий раз продавец не сможет вас запутать.

Что будет, если перепутать полярность аккумулятора?
Короткое замыкание, искрение, риск повредить генератор, бортовой компьютер или проводку. В лучшем случае машина просто не запустится.

Как определить полярность аккумулятора без специальных инструментов?
По маркировке «+»/«−» на корпусе, по диаметру клемм (плюсовая всегда толще) или по цвету старых проводов: красный — плюс, чёрный/синий — минус.

В чём разница между стандартами Euro (DIN) и Asia (JIS)?
Разница в физическом диаметре клемм — у Euro плюсовая клемма около 19.5 мм, у Asia — около 12.7 мм. Разница почти в 7 мм означает, что аккумуляторы этих стандартов физически не взаимозаменяемы без переходников.

Можно ли поставить аккумулятор с другой полярностью на свою машину?
Технически иногда можно удлинить провода, но делать это не рекомендуется: велик риск ошибиться при подключении и повредить электронику.
