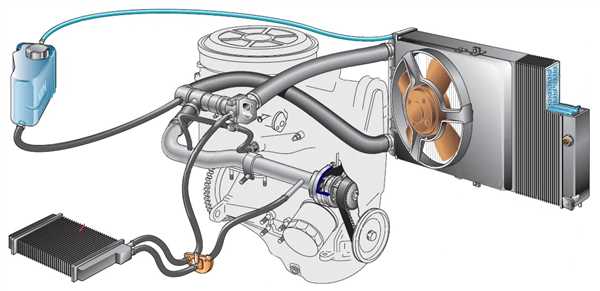

Как работает система охлаждения двигателя ВАЗ 21213 с карбюратором — подробная схема и принцип работы

Система охлаждения ВАЗ 21213 карбюратора — это один из самых важных компонентов двигателя, который отвечает за поддержание оптимальной температуры работы и предотвращение перегрева. Она состоит из нескольких элементов, каждый из которых выполняет свою функцию. Правильное функционирование системы охлаждения обеспечивает длительный срок службы двигателя и повышает его надежность.

Основной элемент системы охлаждения ВАЗ 21213 — это радиатор, который, по сути, является теплообменным устройством. Радиатор состоит из множества узких каналов, через которые проходит охлаждающая жидкость (антифриз). В процессе движения охлаждающая жидкость собирает тепло, нагреваясь от патрубков двигателя. После этого она поступает в радиатор, где остывает, передавая тепло окружающему воздуху.

Кроме радиатора, система охлаждения ВАЗ 21213 карбюратора включает в себя вентилятор и термостат. Вентилятор служит для усиления воздушного потока и охлаждения охлаждающей жидкости при низкой скорости движения или простое автомобиля. Термостат контролирует температуру охлаждающей жидкости в двигателе, открывая и закрывая доступ жидкости в радиатор в зависимости от ее температуры.

Система охлаждения ВАЗ 21213 карбюратора имеет сложную схему и состоит из нескольких важных компонентов. Неправильное функционирование или поломка одного из элементов может привести к перегреву двигателя и серьезным последствиям. Поэтому регулярный осмотр и обслуживание системы охлаждения являются важной частью поддержания надежности и безопасности на дороге.

ВАЗ 21213 карбюратор

Карбюратор используется в системе охлаждения ВАЗ 21213 для смешивания топлива и воздуха перед его подачей в двигатель.

Основными компонентами карбюратора ВАЗ 21213 являются:

1. Диффузор — узкое горлышко, через которое проходит воздух из воздушного фильтра.
2. Брызговик — элемент, распыляющий топливо в воздушно-топливной смеси.
3. Поплавковая камера — отсек, содержащий топливо и поплавок, регулирующий его уровень.
4. Дозатор — механизм, регулирующий количество подаваемого топлива.
5. Блок управления — электронный блок, контролирующий работу карбюратора.

Принцип работы карбюратора ВАЗ 21213 основывается на присасывании воздуха в двигатель и смешении его с топливом в заданных пропорциях. Воздух проходит через диффузор и попадает в камеру смешивания, где соприкасается с распыленным топливом. Поплавок в поплавковой камере регулирует уровень топлива, а дозатор контролирует его количество.

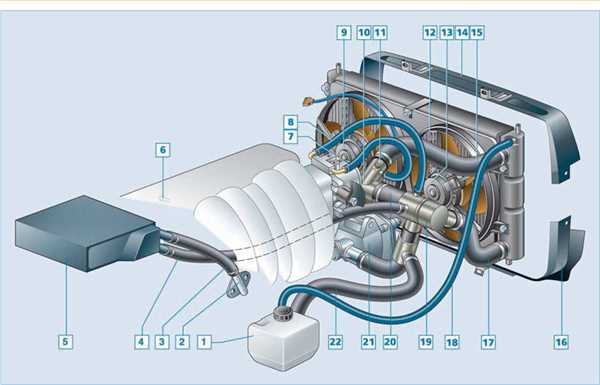

Преимущества карбюратора ВАЗ 21213:

• Простота конструкции и монтажа.
• Более низкая стоимость по сравнению с системами впрыска топлива.
• Довольно надежная система, отлично зарекомендовавшая себя на протяжении многих лет.

ВАЗ 21213 карбюратор является важной частью системы охлаждения автомобиля, обеспечивая подачу правильной смеси топлива и воздуха для работы двигателя. Регулярное техническое обслуживание и замена неисправных элементов позволят поддерживать его работоспособность и обеспечивать эффективную работу автомобиля.

Система охлаждения

Система охлаждения автомобиля ВАЗ 21213 карбюратор предназначена для обеспечения надежной работы двигателя и поддержания оптимальной температуры его работы. Она состоит из нескольких основных компонентов, выполняющих разные функции в процессе охлаждения.

Охлаждение двигателя

Главной задачей системы охлаждения является охлаждение двигателя, чтобы предотвратить его перегрев и повреждение. Для этого система использует жидкость охлаждения, которая циркулирует по каналам внутри двигателя, поглощая тепло. Жидкость охлаждения затем проходит через радиатор, где она охлаждается воздухом от вентилятора.

Радиатор

Радиатор является основным компонентом системы охлаждения и служит для охлаждения жидкости, циркулирующей в двигателе. Радиатор имеет специальный дизайн, включающий медные или алюминиевые трубки, через которые проходит жидкость охлаждения. Внешняя поверхность радиатора обычно имеет ребра или лепестки, чтобы увеличить площадь контакта с воздухом и улучшить охлаждение.

Чтобы обеспечить эффективное охлаждение, радиатор должен быть в хорошем состоянии и не иметь никаких преград для потока воздуха. Регулярная проверка и чистка радиатора помогут предотвратить его засорение и сохранят надежность всей системы охлаждения.

Вентилятор

Вентилятор системы охлаждения помогает усилить процесс охлаждения, особенно при низких скоростях движения или холостом ходе двигателя. Он активируется автоматически при достижении определенной температуры двигателя и помогает рассеять тепло, выдувая воздух на радиатор.

Вентилятор может быть электрическим или приводимым ремнем, в зависимости от конструкции автомобиля. Регулярная проверка и обслуживание вентилятора помогут предотвратить его неисправность и обеспечат надежную работу системы охлаждения.

Система охлаждения в автомобиле ВАЗ 21213 карбюратор имеет важное значение для обеспечения надежности работы двигателя. Регулярное техническое обслуживание и правильное использование системы охлаждения помогут продлить срок службы автомобиля и избежать потенциальных проблем с перегревом двигателя.

Принцип работы

Система охлаждения ВАЗ 21213 карбюратор обеспечивает оптимальную температуру работы двигателя и предотвращает его перегрев. Она состоит из нескольких основных компонентов:

Радиатор

Радиатор является основным элементом системы охлаждения. Он представляет собой устройство, состоящее из множества узких трубок, через которые проходит охлаждающая жидкость – охладитель. Проходя через радиатор, тепло из двигателя передается окружающему воздуху, что позволяет поддерживать оптимальную температуру в двигателе.

Термостат

Термостат является важным регулятором температуры в системе охлаждения. Он расположен между двигателем и радиатором и открывается или закрывается в зависимости от температуры охлаждающей жидкости. Если температура выше определенного уровня, термостат открывается, позволяя охлаждающей жидкости циркулировать через радиатор. Если температура ниже установленного уровня, термостат закрывается, удерживая охлаждающую жидкость в двигателе для достижения необходимой температуры.

Кроме того, система охлаждения ВАЗ 21213 карбюратор включает в себя вентилятор, насос, расширительный бачок и другие компоненты, которые помогают поддерживать стабильную температуру и обеспечивают надежную работу двигателя в условиях разных нагрузок и температур.

Нагрев двигателя

Однако, наряду со своей основной функцией, система охлаждения также играет роль в поддержании оптимальной рабочей температуры двигателя. Для эффективной работы двигателя, его температура должна быть достаточно высокой, чтобы обеспечить полное сгорание топлива. Однако, слишком высокая температура может привести к перегреву двигателя и повреждению его компонентов.

Принцип работы системы охлаждения

Система охлаждения ВАЗ 21213 состоит из нескольких основных компонентов:

1. Радиатор – основной компонент системы охлаждения, отвечающий за охлаждение охлаждающей жидкости (антифриза).
2. Вентилятор – предназначен для дополнительного охлаждения радиатора при недостаточной скорости движения автомобиля или высоких нагрузках на двигатель.
3. Термостат – регулирует температуру охлаждающей жидкости, открывая и закрывая доступ к радиатору по мере необходимости.
4. Водяной насос – отвечает за циркуляцию охлаждающей жидкости по системе.

Принцип работы системы охлаждения заключается в циркуляции охлаждающей жидкости, которая поглощает тепло от горячего двигателя и передает его в радиатор. Когда двигатель достигает определенной рабочей температуры, термостат открывается, позволяя охлаждающей жидкости пройти через радиатор и охладиться. Если температура двигателя становится слишком высокой, вентилятор включается для дополнительного охлаждения радиатора.

Таким образом, система охлаждения ВАЗ 21213 не только предотвращает перегрев двигателя, но и обеспечивает оптимальную рабочую температуру, что позволяет двигателю работать более эффективно и дольше.

Охлаждающая жидкость

В системе охлаждения ВАЗ 21213 карбюратор используется охлаждающая жидкость, которая отвечает за снижение температуры двигателя. Она циркулирует по системе, поглощает тепло от нагретого двигателя и передает его в радиатор для охлаждения.

Охлаждающая жидкость в системе обычно представляет собой смесь антифриза и воды. Антифриз содержит специальные добавки, которые улучшают его характеристики и защищают систему от образования накипи и коррозии. Вода служит для передачи тепла и увеличения теплоотдачи.

Уровень охлаждающей жидкости в системе следует регулярно проверять и поддерживать на необходимом уровне. Для этого на расширительном бачке есть маркировка минимального и максимального уровня. Если уровень слишком низок, следует долить охлаждающую жидкость до требуемого уровня.

Название	Характеристика
Антифриз	Содержит специальные добавки, предотвращающие образование накипи и коррозии
Вода	Служит для увеличения теплоотдачи

Помимо поддержания уровня охлаждающей жидкости, следует также регулярно проверять ее состояние. Если она имеет мутный цвет или в ней присутствуют примеси масла или грязи, это может быть признаком проблемы в системе охлаждения. В таком случае рекомендуется обратиться к специалисту для проведения диагностики и ремонта системы охлаждения.

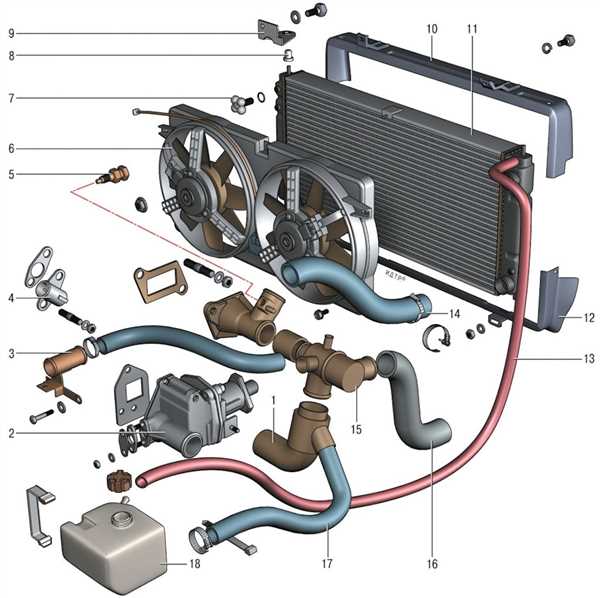

Радиатор

Принцип работы радиатора основан на использовании теплообмена с воздухом. Тепло из охлаждающей жидкости передается через стенки радиатора воздуху, который проходит сквозь узкие межреберные пространства. Благодаря большой поверхности и эффективной конструкции, радиатор способен эффективно охлаждать охлаждающую жидкость.

Радиатор состоит из нескольких основных элементов:

1. Корпус

2. Ребра

Ребра радиатора представляют собой многочисленные вертикальные пластины, которые увеличивают площадь поверхности радиатора. Это создает более эффективные условия для теплообмена между охлаждающей жидкостью и воздухом.

3. Каналы

Каналы представляют собой узкие пространства между ребрами радиатора, через которые протекает охлаждающая жидкость. Они способствуют равномерному распределению и охлаждению жидкости.

Преимущества использования радиатора:	Недостатки использования радиатора:
— Высокая эффективность охлаждения — Простота установки и обслуживания — Достаточная прочность и долговечность	— Возможность засорения ребер радиатора — Ограниченная эффективность при высоких температурах — Необходимость проверки и регулярной очистки

Радиатор системы охлаждения ВАЗ 21213 карбюраторного двигателя играет важную роль в поддержании оптимальной температуры работы двигателя и предотвращении его перегрева. Регулярная проверка и обслуживание радиатора помогут предотвратить серьезные поломки и повысить надежность двигателя.

Термостат

В системе охлаждения ВАЗ 21213 карбюратор термостат устанавливается в верхней части водяного насоса. Он состоит из корпуса, пружины, штока и воскового элемента. Когда двигатель холодный, восковый элемент сжат под действием пружины, и термостат открывается. Таким образом, охлаждающая жидкость проходит сквозь термостат без преград.

Как только двигатель нагревается, восковый элемент начинает расширяться, давление пружины ослабевает и шток термостата закрывается. В результате, охлаждающая жидкость проходит через ДВС, нагревается и затем возвращается в радиатор.

Термостат выполняет несколько функций. Во-первых, он позволяет двигателю быстрее достичь рабочей температуры, что уменьшает износ его деталей и вредное влияние на окружающую среду. Во-вторых, термостат поддерживает постоянную температуру в системе охлаждения, предотвращая перегрев или недогрев двигателя.

Неправильная работа термостата может привести к различным проблемам. Если термостат застревает в закрытом положении, двигатель может перегреваться. Если же термостат не закрывается полностью, двигатель будет недогреваться, что приведет к повышенному расходу топлива и ухудшению его эксплуатационных характеристик.

Вентилятор

Система охлаждения ВАЗ 21213 карбюратор оснащена вентилятором, который играет важную роль в поддержании оптимальной температуры двигателя. Вентилятор смонтирован на валу вентиляторной приводной муфты и приводится в движение ремнем привода вспомогательных агрегатов.

Вентилятор начинает свою работу, когда температура охлаждающей жидкости превышает установленную норму. При этом вентилятор приводится в действие электромагнитным сцеплением, которое запускает движение лопастей. Чем больше температура жидкости, тем быстрее вращается вентилятор, обеспечивая больший объем воздуха для охлаждения радиатора.

Вентилятор также может работать в режиме постоянной подачи воздуха на радиатор, чтобы охлаждение двигателя происходило даже при остановке автомобиля. Этот режим активируется при включении специального выключателя на панели приборов или автоматически, когда температура охлаждающей жидкости достигает предела.

Вентилятор системы охлаждения играет ключевую роль в предотвращении перегрева двигателя и его возможных повреждений. Поэтому важно регулярно проверять состояние вентилятора и проводить его техническое обслуживание при необходимости.

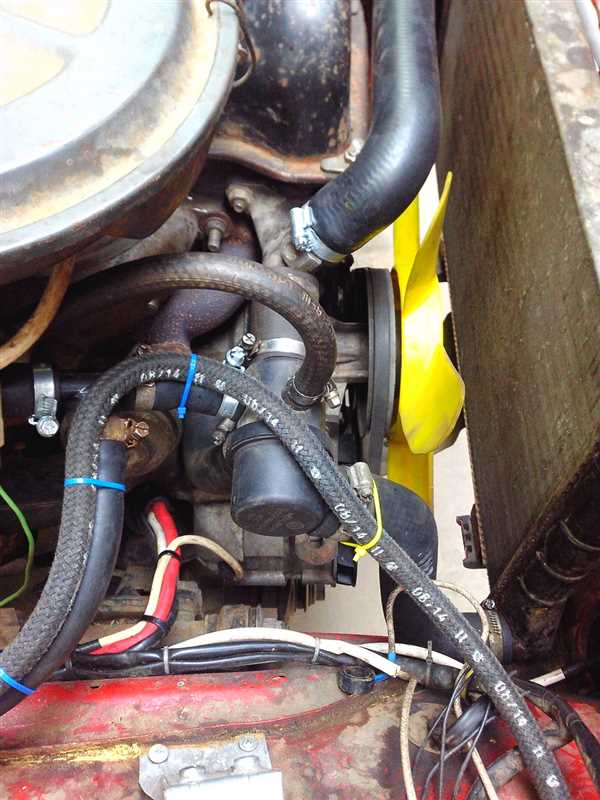

Насос

Насос системы охлаждения важный компонент двигателя автомобиля ВАЗ 21213 карбюратор. Он отвечает за циркуляцию охлаждающей жидкости по всей системе, обеспечивая стабильную температуру двигателя.

Насос расположен в передней части двигателя и приводится в действие ременной передачей от коленчатого вала. Он имеет постоянную производительность и работает непрерывно во время работы двигателя.

Структура насоса состоит из корпуса, в котором размещен ротор с лопатками. Вращение ротора создает приток охлаждающей жидкости через патрубок входа и выталкивает ее через патрубок выхода. При этом, насос формирует необходимое давление для принудительной циркуляции охлаждающей жидкости.

Охлаждающая жидкость, поступающая от радиатора, попадает в насос через патрубок входа. Затем насос направляет охлаждающую жидкость к термостату, который контролирует температуру двигателя. Если температура превышает норму, термостат открывается и позволяет охлаждающей жидкости пройти в радиатор для охлаждения. После охлаждения, жидкость возвращается в насос и циркуляция повторяется.

Основная функция насоса системы охлаждения ВАЗ 21213 карбюратор — поддерживать оптимальную температуру двигателя. Он обеспечивает равномерное распределение охлаждающей жидкости и предотвращает перегрев двигателя, что способствует его более длительной и надежной работе.

Шланги и трубки

Система охлаждения ВАЗ 21213 карбюратора включает в себя множество шлангов и трубок, которые играют важную роль в поддержании рабочей температуры двигателя.

Один из основных шлангов в системе — верхний радиаторный шланг. Он соединяет верхнюю часть радиатора с помпой охлаждающей жидкости. Через этот шланг горячая охлаждающая жидкость поступает в радиатор, где она охлаждается и возвращается обратно в двигатель.

Еще две важные трубки — донный радиаторный шланг и перепускной трубопровод. Донный радиаторный шланг соединяет нижнюю часть радиатора с помпой и позволяет охлажденной охлаждающей жидкости вернуться в двигатель. Перепускной трубопровод, в свою очередь, осуществляет смешение охлажденной охлаждающей жидкости с нагретой охлаждающей жидкостью, которая подается от двигателя.

Ряд других шлангов и трубок обеспечивают правильный циркуляцию охлаждающей жидкости в системе. Они соединяют помпу охлаждающей жидкости с радиатором, термостатом, блоком цилиндров и другими компонентами системы охлаждения.

Все шланги и трубки должны быть надежно закреплены и герметично соединены между собой и с компонентами системы охлаждения. Это позволяет предотвратить утечку охлаждающей жидкости и обеспечить ее правильную циркуляцию. Регулярная проверка и замена изношенных шлангов и трубок является важной частью обслуживания системы охлаждения и помогает предотвратить серьезные поломки и перегрев двигателя.

Расширительный бачок

Основная функция расширительного бачка заключается в поддержании постоянного давления охлаждающей жидкости в системе, что позволяет избежать перегрева двигателя и повреждения его элементов.

Расширительный бачок представляет собой емкость, соединенную с системой охлаждения трубкой или шлангом. Внутри бачка установлен поплавок, который поднимается или опускается в зависимости от уровня охлаждающей жидкости.

При нагреве охлаждающей жидкости она расширяется и ее уровень в системе повышается. Избыточная жидкость поднимает поплавок в расширительном бачке, что позволяет ей выйти из системы и сохранить постоянное давление.

Когда двигатель остывает, охлаждающая жидкость сокращается в объеме и уровень в системе снижается. Поплавок в расширительном бачке опускается и пропускает жидкость обратно в систему, поддерживая необходимое давление.

Важно следить за уровнем охлаждающей жидкости в расширительном бачке и поддерживать его в пределах допустимого. При необходимости выполнять доливку только при остывшем двигателе, чтобы избежать возможных травм от высокой температуры.

В случае обнаружения утечки охлаждающей жидкости из расширительного бачка или его повреждения, рекомендуется обратиться к специалисту для проверки системы охлаждения и ремонта.

Электрическая система

Аккумулятор является источником электрической энергии для системы и подает напряжение на все электрические устройства автомобиля. Генератор, в свою очередь, заряжает аккумулятор, поддерживая его заряд на оптимальном уровне.

Стартер служит для запуска двигателя и работает при помощи электрической энергии из аккумулятора. Он приводит коленчатый вал вращения двигателя в движение, запуская его работу.

Все эти компоненты соединены между собой электрическими проводами, которые передают сигналы и питание от аккумулятора к различным устройствам автомобиля. Проводка должна быть надежной и хорошо изолированной, чтобы предотвратить короткое замыкание или перебои в электропитании.

Электрическая система ВАЗ 21213 также включает в себя различные электроприборы и устройства, такие как фары, задние фонари, поворотные указатели, сигналы звукового оповещения и другие. Все эти компоненты необходимы для правильной работы автомобиля и обеспечения безопасности на дороге.
