Как самостоятельно заменить задний тормозной цилиндр на ВАЗ 2110 — пошаговая инструкция с фото и видео

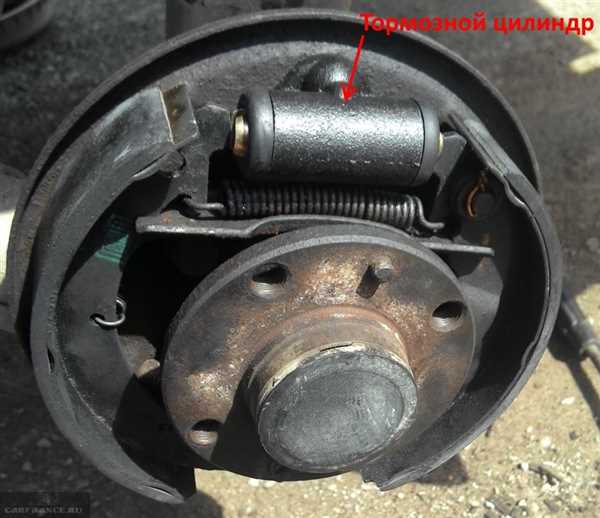

Задний тормозной цилиндр – это важная часть тормозной системы автомобиля ВАЗ 2110, отвечающая за подачу тормозной жидкости на задние тормозные колодки. Время от времени может возникнуть необходимость замены этой детали, если она стала изношенной или поврежденной. В данной статье мы предоставляем пошаговую инструкцию по замене заднего тормозного цилиндра ВАЗ 2110, дабы облегчить данный процесс для автолюбителей.

Шаг 1: Подготовка

Перед началом замены заднего тормозного цилиндра необходимо припарковать автомобиль на ровной и надежной поверхности. Затем откройте капот и расположите рядом с автомобилем все необходимые инструменты: гаечный ключ, отвертку, специальный ключ для снятия гайки крепления тормозного шланга, герметик, цилиндрическую щетку и тормозную жидкость.

Шаг 2: Снятие колеса

Для работы с задними тормозными цилиндрами необходимо снять заднее колесо автомобиля. Для этого приподнимите заднюю часть автомобиля с помощью домкрата, затем установите подкатку под раму для дополнительной поддержки. После этого аккуратно открутите гайки и снимите колесо.

Шаг 3: Демонтаж цилиндра

Перед началом снятия заднего тормозного цилиндра рекомендуется защитить кузов автомобиля пленкой или другим материалом, чтобы избежать повреждений. Далее, с помощью гаечного ключа отверните гайку крепления тормозного шланга и удалите шланг. Осторожно снимите гайку, фиксирующую цилиндр к пыльнику. После этого снять цилиндр с помощью специального ключа, поворачивая его против часовой стрелки. Очистите поверхность, на которой был установлен цилиндр, с помощью цилиндрической щетки.

Шаг 4: Установка нового цилиндра

Перед установкой нового заднего тормозного цилиндра рекомендуется нанести небольшое количество герметика на резьбовую поверхность. Затем аккуратно вставьте новый цилиндр, поворачивая его по часовой стрелке с помощью специального ключа. Установите гайку крепления цилиндра на пыльник. После этого повторно установите тормозной шланг и закрепите его гайкой.

После выполнения всех необходимых шагов по замене заднего тормозного цилиндра, убедитесь, что все детали установлены правильно и плотно закреплены. Установите заднее колесо, приверните гайки, затем опустите автомобиль, снимите подкатку и проверьте уровень тормозной жидкости. В случае необходимости, долейте ее до нужного уровня.

Теперь, с вашими новыми знаниями и инструкцией по замене заднего тормозного цилиндра ВАЗ 2110, вы можете провести данную процедуру самостоятельно. Это поможет вам сэкономить время и деньги, а также поддерживать ваш автомобиль в отличном техническом состоянии.

Шаг 1: Подготовка инструментов

Перед тем, как приступить к замене заднего тормозного цилиндра на ВАЗ 2110, необходимо подготовить несколько инструментов, которые понадобятся в процессе работы. Вот список основных инструментов, которые вам понадобятся:

• Гаечный ключ или шестигранный ключ
• Ключ для снятия гайки колеса
• Молоток
• Отвертка
• Специальный ключ для снятия гайки тормозного барабана
• Тормозная жидкость
• Набор инструментов для снятия тормозных колодок и деталей тормозной системы
• Масло для смазки деталей

Убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию перед началом работы. Также рекомендуется подготовить рабочую поверхность, на которой будете выполнять замену тормозного цилиндра, чтобы избежать попадания грязи и пыли в систему тормозов.

Шаг 2: Подготовка автомобиля

Перед началом замены заднего тормозного цилиндра на ВАЗ 2110 необходимо провести подготовительные работы:

1. Проверьте наличие необходимых инструментов

Убедитесь, что у вас есть все необходимые инструменты для замены заднего тормозного цилиндра. Вам понадобятся:

• Гаечный ключ или рожковый ключ
• Отвертка
• Специальный ключ для откручивания тормозных трубок
• Набор ключей торцевых или комбинированных ключей
• Отводная емкость для старой тормозной жидкости
• Набор для снятия и установки тормозных колодок
• Специальное средство для очистки тормозных деталей и запчастей

2. Подготовьте место проведения работ

Перед началом работ по замене тормозного цилиндра убедитесь, что ваш автомобиль находится на ровной и устойчивой поверхности. Также убедитесь, что вам доступен подъемник или домкрат для поднятия автомобиля. Помните, что безопасность — приоритет, поэтому убедитесь, что вокруг вас нет никаких препятствий, которые могут помешать выполнять работы безопасно.

Важно: Перед началом работ отсоедините провод от клеммы аккумуляторной батареи, чтобы предотвратить возможное короткое замыкание и повреждение электрической системы автомобиля. После работы подключите провод обратно к положительной клемме аккумулятора.

Подготовка автомобиля перед заменой тормозного цилиндра важна для обеспечения безопасности и эффективной замены детали. Будьте внимательны и аккуратны при выполнении этих шагов.

Шаг 3: Снятие колеса

Шаг 1: Подготовьте автомобиль. Поставьте его на стояночный тормоз, чтобы предотвратить случайное движение. Включите первую передачу или заднюю, в зависимости от того, на каком колесе вы будете работать.

Шаг 2: Используя гаечный ключ, ослабьте гайки колеса, но не полностью. Сделайте это, пока автомобиль находится на земле. Обычно вращение гаечного ключа против часовой стрелки ослабляет гайки.

Шаг 3: Поднимите автомобиль с помощью автомобильного домкрата. Необходимо поднимать автомобиль только в том месте, где находятся специальные метки или зазубрины для домкрата.

Шаг 4: Когда автомобиль поднят, полностью отверните гайки колеса и снимите колесо.

Важно: Убедитесь, что автомобиль находится в стабильном положении и не скользит перед продолжением работы.

Шаг 4: Откручивание тормозной трубки

Перед тем как начать откручивать тормозную трубку, убедитесь, что вокруг нее нет пыли, грязи или других посторонних частиц. Чистая поверхность облегчит процесс откручивания и защитит от повреждений трубку и ключ.

Вам понадобится:

1. Гаечный ключ нужного размера для откручивания тормозной трубки.

1. Подготовьте гаечный ключ нужного размера для откручивания тормозной трубки. Убедитесь, что головка гаечного ключа плотно прилегает к гайке трубки.

2. Держите нержавеющей трубкой или ключом поддерживающую гайку, чтобы не повредить трубку во время откручивания.

3. Постоянно проверяйте, чтобы ключ не соскользнул, иначе вы можете повредить резьбу.

4. Вращайте головку гаечного ключа против часовой стрелки, чтобы открутить тормозную трубку. Если гайку сложно повернуть, используйте чеканку или гайковерт для увеличения момента.

5. Как только трубка откручена, аккуратно удалите ее соединение с тормозным цилиндром. При этом будьте осторожны, чтобы не повредить уплотнительное кольцо.

6. Слегка затяните контрогайку, чтобы она не попадала на следующие шаги работ.

Шаг 5: Отсоединение гидропривода

Перед тем как продолжить работу, необходимо отсоединить гидропривод от тормозного цилиндра. Для этого выполните следующие действия:

1. Поднимите автомобиль на подставки и снимите колесо с той стороны, где будет проводиться замена тормозного цилиндра. 2. Держа рукой монтажные плоскости гидропривода, разведите их в разные стороны, чтобы отсоединить гидропривод от тормозного цилиндра. 3. Внимательно осмотрите гидропривод на предмет повреждений или износа. Если обнаружены повреждения, рекомендуется заменить гидропривод вместе с тормозным цилиндром.

После того, как гидропривод был отсоединен, вы можете переходить к следующему шагу — замене заднего тормозного цилиндра.

Шаг 6: Снятие тормозного цилиндра

На этом шаге вам понадобятся следующие инструменты:

• Гаечный ключ
• Хомут
• Отвертка

1. Поднимите заднюю часть автомобиля и установите его на подставки для стабильности.

2. C помощью гаечного ключа ослабьте крепление шланга тормозной системы к тормозному цилиндру.

3. С помощью отвертки отдавите крепление стояночного тормоза у тормозного цилиндра и снимите его.

4. Тщательно осмотрите тормозной цилиндр на предмет повреждений или износа.

5. С помощью гаечного ключа ослабьте крепление тормозного цилиндра к задней балке, после чего аккуратно снимите его.

6. Если вам потребуется снять старую тормозную жидкость из цилиндра, воспользуйтесь шприцем и хомутом для фиксации шланга.

Предупреждение:

Перед установкой нового цилиндра необходимо проверить и подготовить поверхность задней балки, удалив ржавчину или грязь, чтобы обеспечить надежное крепление и работу тормозной системы.

Шаг 7: Замена старого цилиндра новым

После удаления старого тормозного цилиндра, следует установить новый на его место. Возьмите новый цилиндр и оцените его состояние: он должен быть чистым и без дефектов. Проверьте, чтобы все необходимые крепления, прокладки и гайки были в комплекте.

1. Установите новый тормозной цилиндр в том же положении, что и предыдущий. Обратите внимание на правильное положение поршня и штока цилиндра.

2. Затяните гайки на креплениях цилиндра с помощью подходящего инструмента, чтобы обеспечить надежную фиксацию. Не затягивайте их слишком сильно, чтобы не повредить резьбу или иные детали.

3. Проверьте, чтобы цилиндр был правильно установлен и не имел люфта.

4. При необходимости, смажьте соединительные поверхности цилиндра и тормозной трубки, использовав рекомендованное производителем смазочное вещество.

5. Подсоедините тормозную трубку к тормозному цилиндру и затяните гайку соединения на достаточную меру.

6. Установите пружины, аккуратно надевая их на соответствующие штыри цилиндра.

7. Проверьте, чтобы все рычаги и крепления были правильно установлены и надежно закреплены.

8. Проделайте проверку на герметичность: для этого выведите тормозную систему из накаченного состояния в положение расслабленных тормозов, и убедитесь, что не происходит утечки тормозной жидкости или появления воздушных пузырьков. Если такие явления обнаружены, проверьте правильность установки цилиндра и герметичность соединений.

После замены тормозного цилиндра новым рекомендуется протестировать тормозную систему на специальном стенде или провести тестовую поездку на безопасной дороге для проверки корректности работы тормозного механизма. Тщательно проверьте все соединения вокруг замененного цилиндра на наличие протеканий или неисправностей перед использованием автомобиля в повседневных условиях.

Шаг 8: Установка нового цилиндра

После того, как старый задний тормозной цилиндр был удален, необходимо установить новый цилиндр. Процесс установки нового цилиндра следующий:

1. Внимательно осмотрите новый тормозной цилиндр и убедитесь, что он соответствует заменяемому цилиндру.
2. Поместите новый цилиндр в отверстие, откуда был снят старый цилиндр.
3. Убедитесь, что поршень нового цилиндра находится в полностью выдвинутом положении.
4. Осторожно вставьте тормозную трубку в отверстие цилиндра и плотно затяните гайку тормозной трубки.
5. С помощью специального ключа закрепите тормозную трубку в цилиндре и удерживайте ее в этом положении.
6. Установите насос для отвода воздуха из тормозной системы на задний поршень цилиндра и аккуратно нажмите на насос несколько раз, чтобы вытолкнуть воздух из системы.
7. Снимите насос и проверьте, нет ли утечек тормозной жидкости.
8. Повторите эти действия для установки нового заднего тормозного цилиндра на другую сторону автомобиля.

После установки нового заднего тормозного цилиндра важно провести проверку тормозной системы и убедиться, что цилиндры функционируют правильно и нет утечек тормозной жидкости. Если все проверки прошли успешно, вы можете быть уверены в надежности работы заднего тормозного механизма вашего автомобиля.

Шаг 9: Подключение гидропривода

После установки нового заднего тормозного цилиндра необходимо подключить гидропривод, чтобы он корректно функционировал. Для этого следуйте указанным ниже инструкциям:

1. Приложите шланги

Сначала прикрепите шланг, идущий от гидропривода до заднего тормозного цилиндра, с помощью крепежных зажимов или хомутов. Обратите внимание, что шланги должны быть надежно прикреплены к соответствующим местам на цилиндре и гидроприводе.

2. Закрепите муфты

После прикрепления шлангов проверьте, что муфты надежно закреплены на соединительных стыках. Убедитесь, что нет никаких течей и шланги плотно прилегают к муфтам.

После выполнения вышеуказанных шагов гидропривод будет полностью подключен. Перед тем как двигаться дальше, убедитесь, что все зажимы и муфты надежно закреплены, и нет никаких видимых повреждений или течей.

Шаг 10: Закручивание тормозной трубки

После того, как тормозной цилиндр и прокладка будут установлены на место, необходимо закрутить тормозную трубку. Для этого выполните следующие действия:

1. Очистите резьбу тормозной трубки от грязи и ржавчины.
2. Нанесите специальную смазку на резьбу тормозной трубки.
3. Осторожно вставьте тормозную трубку в отверстие на тормозном цилиндре.
4. Вращайте тормозную трубку по часовой стрелке, пока она не будет затянута и прилегать плотно к тормозному цилиндру.
5. Используя гаечный ключ, затяните тормозную трубку, но не пережимайте ее, чтобы избежать поломки или повреждения резьбы.

Проверьте затяжку тормозной трубки, убедившись, что она надежно закреплена и не имеет зазоров или люфтов. В случае необходимости, повторите процесс закручивания тормозной трубки.

Теперь, когда тормозной цилиндр и тормозная трубка установлены правильно, вы можете приступить к остальным этапам замены заднего тормозного цилиндра на ВАЗ 2110.

Шаг 11: Установка колеса и проверка работоспособности

После установки нового заднего тормозного цилиндра на ВАЗ 2110, важно правильно установить колесо и проверить его работоспособность перед тем, как приступать к использованию автомобиля.

Вот несколько шагов, которые необходимо выполнить:

1.	Прикрепите колесо к ступице и резьбовыми гайками затяните их руками (не забудьте выровнять отверстия диска с шпильками).
2.	Используя крестовую гаечный ключ, затяните гайки на резьбовых шпильках максимально возможно.
3.	Повторите эту процедуру для всех колес.
4.	Установите автомобиль на ровную поверхность и проверьте, что он установлен устойчиво и не кренится.
5.	Аккуратно опустите автомобиль наземь с помощью домкрата.
6.	Осмотритесь вокруг автомобиля, чтобы убедиться, что на земле нет каких-либо подтеканий или утечек жидкостей.
7.	Проверьте тормоза на предмет работоспособности, аккуратно нажав на педаль. Убедитесь, что они реагируют и зажимаются без особых затруднений.
8.	Если все выглядит в порядке, можно начинать использовать автомобиль. Выполните тестовую поездку на небольшом расстоянии и проверьте, что тормоза функционируют должным образом.

По завершению всех этих шагов, ваш ВАЗ 2110 будет готов к дальнейшему использованию. Установка нового заднего тормозного цилиндра поможет вам обеспечить безопасность и надежность торможения вашего автомобиля.
